一概述

HXGN15-12交流金屬封閉開關設備（簡稱環網柜）是用于6KV、10KV三相交流50Hz系統中，作為開斷負荷及關合短路電流用，本環網柜配用手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。

HXGN15-12交流金屬封閉開關設備符合國家標準3906-1991《3-35交流金屬封閉開關設備》、IEC298技術標準的要求，具有性能可靠、功能齊全、結構簡單、操作方便等優點，是各工礦企業配電的理想選擇。

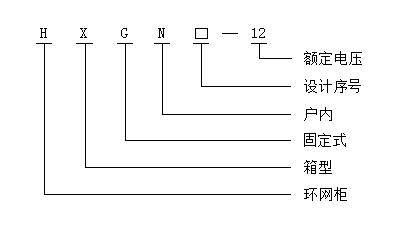

二型號說明

三使用環境

1、環境溫度：﹢40℃～﹣25℃（戶內）

2、海拔高度：≤1000M

3、相對濕度：日平均值≤95℅；月平均值≤90℅

4、飽和蒸氣壓力：日平均值≤2.2KPa；月平均值≤2.15KPa

5、地震強度不超過8度

6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

7、在不能滿足上述條件時，產品可以采取抗?jié)駸?、防腐蝕等技術手段來適應特殊的環境。

四方案構成

1、進線柜方案

柜內主回路有一臺ZFRN25-12/630或者一臺ZFN-10/630型真空負荷開關，它裝配有隔離刀，酌情還配裝有接地刀，三者共裝在一個機架上，并互有聯鎖。因此可實現接通母線、隔離、接地三個工位的操作，柜內還可靈活裝配CT\PT等；也可以配裝上、下隔離開關，VS1真空斷路器及CT\PT等。

2、出線柜方案

柜內主回路有一臺ZFRN25-12/630或者一臺ZFN-10/630型真空負荷開關和帶有撞擊器的熔斷器（有隔離開關的作用）及接地刀所組成，也可實現三工位操作。也可以配裝上隔離開關、VS1真空斷路器、接地開關。柜內還可靈活裝配CT\PT和ZNO避雷器等元件，因此可以省去計量柜。

進、出線柜均配有與接地開關聯鎖的絕緣防護隔板，柜內各開關與隔板及柜門間采用機械聯鎖，并達到“五防”要求，柜體外殼防護等級為IP2X。

五技術參數

1.額定電壓（KV）            10

2.高電壓（KV）            12

3.額定電流（A）             630

4.額定短路開斷電流（KA）    20

5.額定短路開斷電流開斷次數   30次

6.額定短路持續時間           4S

7.額定短時耐受電流（KA）     20

8.額定短路關合電流（KA）     50

9.額定峰值耐受電流（KA）     50

10.機械壽命                  10000次

六襄陽拓邦電氣提醒您使用維護

1、安裝前清理各器件表面的灰塵，用工頻耐壓法對斷口間、極間、極對地間：

6KV施加工頻32KV/1min進行檢查

10KV施加工頻42KV/1min進行檢查

應無閃烙、放電現象。

2、隔離開關必須在線路與電源切斷時，即不帶電的情況下，方能進行檢修。

3、開關柜的使用條件應不超過使用環境和技術參數范圍。

4、使用過程中，每年定期對一次回路主要器件進行耐壓試驗。

七訂貨須知

1、一次回路的方案系統圖、柜體排列圖；

2、柜內電氣元件的型號規格；

3、母線的材質、規格；

4、開關柜在特殊環境條件下使用時應在訂貨時提出。
