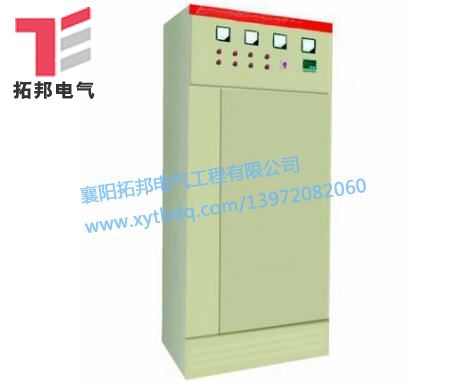

無功功率補償裝置在電子供電系統中所承擔的作用是提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。

   1.延時投切方式

   延時投切方式即人們熟稱的"靜態"補償方式。這種投切依靠傳統的接觸器的動作，當然用投切電容的接觸器專用的，它具有抑制電容的涌流作用，延時投切的目的在于防止接觸器過十頻繁的動作時，電容器造成損壞，更重要的是防備電容不停的投切導致供電系統振蕩，這是很危險的。當電網的負荷呈感性時，如電動機、電焊機等負載，這時電網的電流滯帶后電壓一個角度，當負荷呈容性時，如過量的補償裝置的控制器，這是電網的電流超前于電壓的一個角度，即功率因數超前或滯后是指電流與電壓的相位關系。通過補償裝置的控制器檢測供電系統的物理量，來決定電容器的投切，這個物理量可以是功率因數或無功電流或無功功率。

   我們就功率因數型舉例說明：

   當這個物理量滿足要求時，如COSΦ超前且≥0. 98,滯后且≥0. 95,在這個范圍內，此時控制器沒有控制信號發出，這時已投入的電容器組不退出，沒投入的電容器組也不投入。當檢測到COSΦ不滿足要求時，如COSΦ滯后且≦0. 95,那么將一組電容器投入，并繼續監測COSΦ如還不滿足要求，控制器則延時一段時間（延時時間可整定），再投入一組電容器，直到全部投入為止。當檢測到超前信號如COSΦ≦0.98,即呈容性載荷時，那么控制器就逐一切除電容器組。要遵循的原則就是：先投入的那組電容器組在切除時就要先切除。如果把延時時間整定為300S,  而這套補償裝置有十路電容器組，

   那么全部投入的時間就為30分鐘，切除也這樣。在這段時間內無功損失補只能是逐步到位。如果將延時時間整定的很短，或沒有設定延時時間，就可能會出現這樣的情況。當控制器監測到COSΦ<0.95,迅速將電容器組逐一投入，而在投入期間，此時電網可能已是容性負載即過補償了，控制器則控制電容器組逐一切除，周而復始，形成震蕩，導致系統崩潰。是否能形成振蕩與負載的性質有密切關系，所以說這個參數需要根據現場情況整定，要在保證系統安全的情況下，再考慮補償效果。

   2.瞬時投切方式

   瞬時投切方式即人們熟稱的"動態"補償方式，應該說它是半導體電力器件與數字技術綜合的技術結晶，實際就是一套快速隨動系統，控制器一般能在半個周波至1個周波內完成采樣、計算，在2個周期到來時，控制器已經發出控制信號了。通過脈沖信號使晶閘管導通，投切電容器組大約20-30毫秒內就完成一個全部動作，這種控制方式是機械動作的接觸器類無法實現的。動態補償方式作為新一代的補償裝置有著廣泛的應用前景。現在很多開關行業廠都試圖生產、制造這類裝置目_有的生產廠已經生產出很不錯的裝置。當然與國外同類產品相比從性能上、元器件的質量、產品結構上還有一定的差距。

   3.混合投切方式

   實際上就是靜態與動態補償的混合，一部分電容器組使用接觸器投切，而另一部分電容器組使用電力半導體器件。這種方式在一定程度上可做到優勢互補，但就其控制技術，目前還見到完善的控制軟件，該方式用于通常的網絡如工礦、小區、域網改造，比起單一的投切方式拓寬了應用范圍，節能效果更好。補償裝置選擇非等容電容器組，這種方式補償效果更加細致，更為理想。還可采用分相補償方式，可以解決由于線路二相不平行造成的損失。

   總結：

   在無功功率補償裝置的應用方面，選擇那一種補償方式，還要依電網的狀況而定，首先對所補償的線路要有所了解，對于負荷較大且變化較快的工況電焊機、電動機的線路采用動態補償效果明顯。對于負荷相對平穩的線路能節應采用靜態補償方式，也可使用動態補償裝置。一般電焊工作時間均在幾秒鐘以上，電動機啟動也在幾秒鐘以上，動態補償的響應時間在幾十毫秒，按40毫秒考慮則從40毫秒到5秒鐘之內是一個相對的穩態過程，動態補償裝置能完成這個過程。
